Расчет на прочность

Транспорт » Разработка бульдозеров » Расчет на прочность

Страница 2

, (19)

где: С1 – жесткое препятствие;

С2 – жесткость навесного оборудования.

, (20)

где: - коэффициент жесткости навесного оборудования на 1 кг массы трактора, = 0,9;

- вес бульдозерного оборудования, кг.

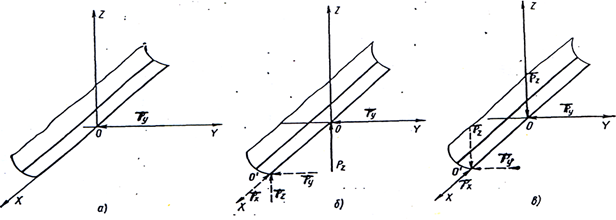

Схемы сил, действующие на нож отвала при расчёте на прочность

Расчетное положение II (см.рис.). В процессе заглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на средней точке отвала, при этом гидроцилиндры развивают усилие, достаточное для опрокидывания трактора относительно точки А.

Принимаем, что на кромку ножа (точка О) действуют вертикальное и горизонтальное усилия Вертикальное усилие:

, Н (21)

где: - линейные размеры, мм.

Горизонтально усилие:

, Н (22)

где:

Расчетное положение III (см.рис.2,в). В процессе заглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на крайней точке(О~) отвала, при этом развивается усилие, достаточное для опрокидывания трактора относительно точки А.

Кроме вертикального и горизонтального усилий, определяемых как и для расчетного положения П. на нож отвала действует боковое усилие:

, (24)

где: В – ширина отвала, мм.

Расчетное положение IV (см.рис.2.в) В процессе выглубления отвала при одновременном движении вперед по горизонтальной поверхности трактор вывешивается на средней точке отвала, при этом развивается усилие, достаточное для опрокидывания фактора относительно точки В.

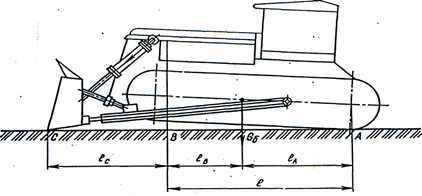

Расчетная схема положения бульдозера при опирании на кромку ножа отвала

Принимаем что на кромку ножа действует вертикальное горизонтальное усилие.

Вертикальное усилие:

, Н (25)

Горизонтальное усилие:

, Н (26)

Выбран расчетные положения и наметив расчетные условия, приступают к определению сил. действующих на машину и ее части.

На рабочее оборудование бульдозера по время работы действую; следующие силы (рис.4) : результирующая сил сопротивления копанию Ро ; сила, тяжести навесного оборудования; сила со стороны механизма подъемного отвала 8 (усилие на штоке гидроцилиндра) ; реакция в упряжном шарнире О.

Направление действия силы Ро зависит от угла резания, от вида и состояния грунта. При угле резания 50° и заглублении на 10-.12 см сила, приложена на высоте При нормальной работе бульдозера

однако при выявлении максимальных усилий следует принять;

Спроектирован вес силы на горизонтальную ось, можно найти горизонтальную составляющую реакции в упряжном шарнире
